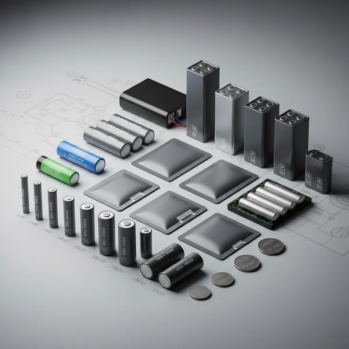

Какие бывают форматы и стандарты литиевых батареек?
Литиевые батарейки и аккумуляторы производятся в десятках форматов, отличающихся размером, напряжением, ёмкостью и конструкцией. Понимание стандартов важно для правильного выбора элементов при проектировании устройств, ремонте электроники и сборке аккумуляторных модулей. Унификация форматов позволяет инженерам совмещать элементы разных производителей без изменения схем питания.
1. Цилиндрические форматы
Наиболее распространены литий-ионные элементы с обозначениями типа 18650, 21700, 26650.
Маркировка указывает размеры в десятых долях миллиметра:
-
18650 → диаметр 18 мм, длина 65 мм;
-
21700 → 21×70 мм;
-
26650 → 26×65 мм.
|
Формат |
Номинальное напряжение |
Ёмкость, мА·ч |
Макс. ток, А |
Применение |
|
14500 |
3,7 |
800–1000 |
5 |
Мини-фонари, игрушки |
|
16340 (RCR123A) |
3,7 |
700–900 |
5 |
Камеры, сигнализация |
|
18650 |
3,6–3,7 |
2200–3500 |
15–20 |
Фонари, инструменты |
|
21700 |
3,6–3,7 |
4000–5000 |
20–25 |
Электротранспорт |
|
26650 |
3,2–3,7 |
5000–6000 |
20–30 |
Солнечные системы |
2. Призматические (pouch) элементы
Используются в ноутбуках, дронах и электромобилях. Отличаются малой массой и высокой плотностью энергии.
-
Напряжение: 3,6–3,7 В;
-
Ёмкость: 2000–10 000 мА·ч;
-
Возможны индивидуальные размеры и формы.
Преимущества: высокая энергоёмкость и лёгкость.
Недостаток: чувствительность к механическим деформациям и перегреву.
3. Плоские литиевые батарейки (Li-Polymer)
Используются в смартфонах, планшетах и IoT-устройствах.
Имеют обозначения вроде LP503450, где:
-
50 — ширина 5,0 мм,
-
34 — высота 34 мм,
-
50 — длина 50 мм.
Номинальное напряжение — 3,7 В.
Вариации ёмкости — от 300 до 10 000 мА·ч.
4. Литиевые первичные элементы
Не перезаряжаются, используются в датчиках, измерителях и охранных системах.
-
CR2032 — 3,0 В, ёмкость ~220 мА·ч, монета Ø20×3,2 мм;
-
CR123A — 3,0 В, 1500 мА·ч, цилиндр Ø17×34 мм;
-
ER14505 (Li-SOCl₂) — 3,6 В, 2700 мА·ч, срок службы до 15 лет.
Для промышленных применений выпускаются серии LS, TL, XENO с расширенным температурным диапазоном –55…+85 °C.
5. Химические типы и стандарты
|
Химия |
Напряжение, В |
Особенности |
Применение |
|
Li-ion (ICR, INR, NMC, NCA) |
3,6–3,7 |
высокая плотность, средний ток |
бытовая электроника |
|
LiFePO₄ |
3,2 |
высокая надёжность, 2000 циклов |
UPS, солнечные системы |
|
Li-MnO₂ |
3,0 |
стабильное напряжение, одноразовые |
датчики, измерители |
|
Li-SOCl₂ |
3,6 |
длительное хранение, 20 лет |
телеметрия, IoT |
|
Li-Polymer |
3,7 |
гибкость форм-фактора |
смартфоны, дроны |
6. Международные стандарты
-
IEC 61960 — для литий-ионных аккумуляторов (маркировка, тесты).
-
UN38.3 — транспортная сертификация для авиа- и морских перевозок.
-
ISO 12405 — требования к промышленным батареям.
-
UL 2054 / 1642 — электрическая безопасность и защита от коротких замыканий.
Эти стандарты определяют допустимые диапазоны напряжения, температуры и методы испытаний.
Где приобрести стандартные форматы
На сайте Альфакомпонент доступны:
-
литий-ионные элементы всех форматов (14500, 18650, 21700, 26650);
-
плоские аккумуляторы Li-Polymer;
-
промышленные LiFePO₄ и Li-SOCl₂;
-
технические паспорта и консультации по подбору формата под задачу;
-
доставка по России и СНГ.
Инженерные рекомендации
-
При проектировании устройств учитывать допуск ±0,2 мм на корпус.
-
Для многосекционных сборок подбирать элементы с одинаковым внутренним сопротивлением.
-
При работе в экстремальных температурах — использовать LiFePO₄ или Li-SOCl₂.
-
Для ограниченного пространства — плоские Li-Polymer.
-
Проверять наличие сертификации UN38.3 и IEC 61960 для экспорта.
Итог
Форматы литиевых батареек стандартизированы для упрощения замены и проектирования. Цилиндрические, призматические и полимерные типы охватывают все сферы — от электроники до энергетики. При выборе важно учитывать не только размер и ёмкость, но и химию, диапазон температур и требования к сертификации. Все основные стандарты и форматы представлены в каталоге Альфакомпонент.
