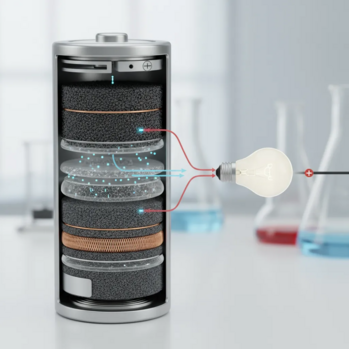

Как работают литиевые аккумуляторные батареи формата 18650?
Литий-ионные аккумуляторы формата 18650 стали промышленным стандартом для питания электроники, электромобилей и систем хранения энергии. Цилиндрическая форма (диаметр 18 мм, длина 65 мм) обеспечивает оптимальное соотношение плотности энергии и механической стабильности. Понимание принципа работы этих элементов важно для инженеров, проектирующих аккумуляторные сборки, зарядные станции и электронные устройства.
Конструкция элемента 18650
Каждый элемент состоит из следующих компонентов:
-
Катод — литий-металлооксид (LiCoO₂, LiNiMnCoO₂, LiFePO₄);
-
Анод — графит с литиевой интеркаляцией;
-
Электролит — раствор литиевых солей (LiPF₆) в органическом растворителе;
-
Сепаратор — микропористая плёнка, предотвращающая короткое замыкание;
-
Корпус — герметичный цилиндр из стали с предохранительным клапаном и контактной крышкой.
Электрохимическая реакция основана на перемещении ионов лития между электродами в процессе зарядки и разрядки.
Принцип работы
-
При зарядке
Электроны движутся от катода к аноду через внешний контур, а ионы лития — через электролит. Ионы внедряются в слои графита, формируя LiC₆.
-
При разрядке
Процесс обратный: ионы возвращаются в катод, выделяя электроэнергию.
-
Уравнение реакции:
LiCoO₂ ⇌ Li₁₋ₓCoO₂ + xLi⁺ + xe⁻
Цикл повторяется сотни раз при условии, что напряжение и температура остаются в допустимых пределах.
Основные электрические параметры
-
Номинальное напряжение: 3,6–3,7 В;
-
Полное напряжение заряда: 4,20 ±0,05 В;
-
Минимальное напряжение разряда: 2,5–3,0 В;
-
Рабочий ток разряда: до 2–10 C;
-
Энергетическая плотность: 180–250 Вт·ч/кг;
-
Количество циклов: 500–1000 при 80 % остаточной ёмкости.
Эти показатели зависят от типа катода и условий эксплуатации.
Виды химических систем 18650
|
Тип |
Катод |
Напряжение, В |
Особенности |
|
LiCoO₂ |
кобальт |
3,7 |
высокая плотность энергии, слабая термостабильность |
|
NMC (LiNiMnCoO₂) |
никель-марганец-кобальт |
3,6 |
сбалансированные параметры |
|
NCA (LiNiCoAlO₂) |
никель-кобальт-алюминий |
3,6 |
применяются в электромобилях |
|
LiFePO₄ |
фосфат железа |
3,2 |
высокая термостабильность, ресурс до 2000 циклов |
Выбор типа зависит от приоритетов: энергоёмкость, долговечность или безопасность.
Режимы зарядки и контроль параметров
Заряд осуществляется по методу CC/CV (постоянный ток / постоянное напряжение):
-
Заряд постоянным током до достижения 4,2 В;
-
Переход в режим удержания напряжения при снижении тока до 0,05 C;
-
Отключение питания.
Контроллеры BMS следят за превышением тока, перегревом и разбалансировкой между ячейками. Несоблюдение режима ведёт к тепловому разгоранию и разрушению анода.
Температурные и эксплуатационные особенности
-
Оптимальная температура: +15…+35 °C.
-
При –20 °C ёмкость падает до 60 %, при +60 °C — ускоряется деградация электролита.
-
Внутреннее сопротивление увеличивается с возрастом и количеством циклов.
Для промышленных сборок обязательно наличие термодатчиков и предохранительных клапанов.
Применение
Формат 18650 используется:
-
в ноутбуках, электровелосипедах, фонарях;
-
в промышленных UPS и системах резервного питания;
-
в сборках для дронов и робототехники;
-
в модульных блоках электромобилей.
Компоновка батарей выполняется по схемам 3S–13S (серийное соединение) и с параллельными группами для увеличения ёмкости.
Инженерные рекомендации
-
Не допускать превышения напряжения 4,25 В;
-
Использовать балансировочные платы с точностью ±10 мВ;
-
При проектировании корпуса предусматривать вентиляционные отверстия;
-
Избегать плотной термоизоляции ячеек;
-
Подбирать элементы с одинаковым внутренним сопротивлением (<20 мΩ);
-
Периодически проводить тесты ёмкости каждые 100 циклов.
Вывод
Литиевые аккумуляторы формата 18650 работают за счёт движения ионов лития между графитовым анодом и оксидным катодом. Эффективность и срок службы определяются точностью режима CC/CV, температурой и химическим составом катода. При корректной эксплуатации элементы сохраняют более 80 % ёмкости после 1000 циклов и обеспечивают стабильную работу устройств.
